一、D981X電動衛生級蝶閥產品概述

上海川滬閥門有限公司生產的D981X電動衛生級蝶閥，是由角行程的電動執行機構和衛生級蝶閥閥體組成，接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。電動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。
特點：
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.操力矩小，操作方便，省力靈巧。
3.可以任何位置安裝，維修方便。
4.密封材料耐老化、耐腐蝕，使用壽命長等特點。
適用場景:
電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

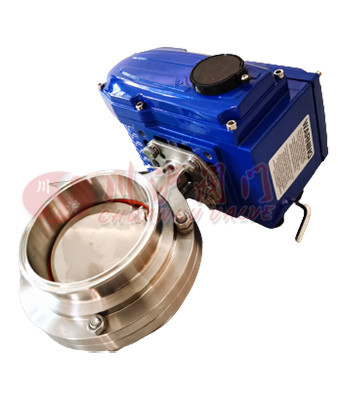

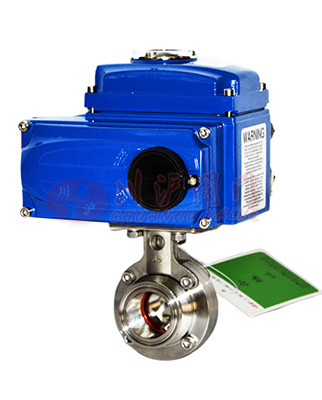

二、D981X電動衛生級蝶閥產品圖片


D981X電動衛生級蝶閥	D981X電動衛生級蝶閥

三、D981X電動衛生級蝶閥零部件材料

名稱	材料
左右閥體	304	316	316L
蝶板	304	316	316L
閥座	丁腈橡膠	食用橡膠	氟橡膠、硅橡膠
螺栓	304
螺栓	304
連接支架	304
連接器	304

四、D981X電動衛生級蝶閥技術參數

公稱通徑DN	50~800
動作范圍	0～90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按GB/T4213－92，為Kv值的10-4
環境溫度oC	－20～60oC
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250:1、350:1
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、D981X電動衛生級蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、D981X電動衛生級蝶閥性能規范

公稱通徑	DN（mm）	15～150
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、油品等
連接形式	快裝式、卡箍式、外螺紋、焊接式

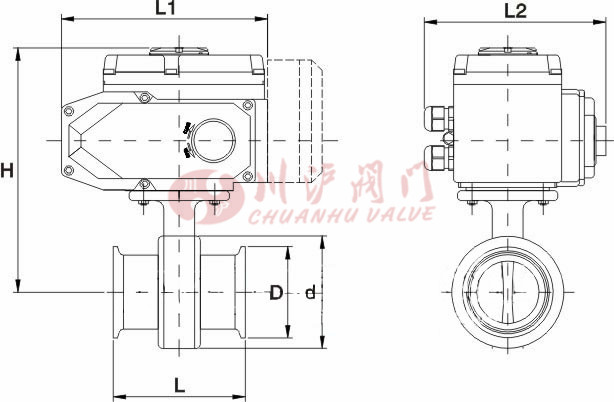

七、D981X電動衛生級蝶閥結構圖

七、D981X電動衛生級蝶閥連接尺寸

公稱通徑 [DN]	尺寸[mm]						執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	d	執行器選配
20	66	165	150	224	50.5	77	CHV-005	CHQ-010
25	66	165	150	224	50.5	77	CHV-005	CHQ-010
32	66	165	150	224	50.5	77	CHV-005	CHQ-010
38	72	165	150	226	50.5	82	CHV-005	CHQ-010
51	76	165	150	235	64	100	CHV-005	CHQ-010
63	76	165	150	242	77.5	114	CHV-005	CHQ-005
76	76	165	150	249	91	128	CHV-005	CHQ-015
89	84	190	170	274	106	139	CHV-010	CHQ-015
102	90	190	170	280	119	155	CHV-010	CHQ-015
108	90	190	170	280	119	155	CHV-010	CHQ-015
