電動塑料球閥

產品展示>> 電動球閥>>電動塑料球閥

一、電動塑料球閥產品概述

上海川滬閥門有限公司生產的電動塑料球閥，是由電動執行器和塑料球閥閥體組成。
特點：
1、產品質量可靠、設計、造型美觀。
2、材質衛生無毒耐磨損、易拆卸、維護簡單易行。
3、性能可靠：軸承牙口電氣元件等關鍵零部件采用進口名牌產品。
4、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾。
5、精密耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好。
6、回差極?。何佪嗇敵鲚S一體化、避免了鍵聯結的間隙、傳動精度高。
7、安全保證：通過1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障。
8、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源。
9、使用方便：免加油、免點檢、防水防銹、任意角度安裝。
10、保護裝置：雙重限位、過熱保護、過載保護(選裝)。
適用場景:
電動塑料球閥廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。

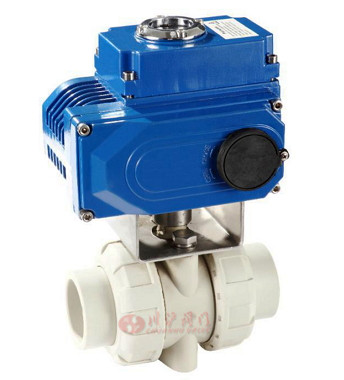

二、電動塑料球閥產品圖片


電動塑料球閥(材質UPVC 雙由令連接)	電動塑料球閥(材質PP 雙由令連接)

三、電動塑料球閥零部件材料

軸	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
環型螺母	聚氯乙烯 PVC
閥體	聚氯乙烯 PVC
端口	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
球體密封	聚四氟乙烯 PTFE
球體	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
球體密封支架	聚氯乙烯 PVC
環 Ring	聚氯乙烯 PVC

四、電動塑料球閥技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.0-1.6MPa
連接方式	法蘭、螺紋、由令
閥體結構	一體、三通L、三通T
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP
密封材質	PTFE
適用溫度	0～+60℃
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	可配HQ、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、電動塑料球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動塑料球閥性能規范

試驗標準	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

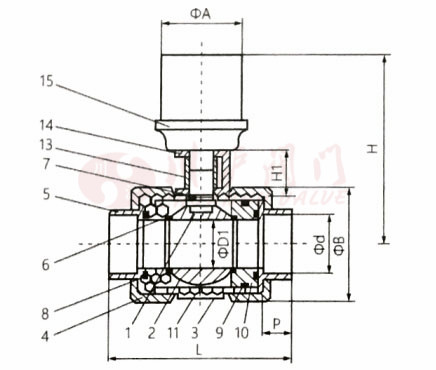

七、電動塑料球閥結構圖

八、電動塑料球閥連接尺寸

公稱通徑	D	D1	D2	L			H	H1	T	n-O	支架中心孔距	軸尺寸	配電動執行器
DN(mm)	D	D1	D2	承插	絲口	法蘭	H	H1	T	n-O	支架中心孔距	軸尺寸	開關型	調節型
15	20	65	95	112	112	164	155	40	14	4-14	36/55	9*9	CHV-05	CHV-05
20	25	75	105	130	130	182	160	40	16	4-14	36/50	9*9
25	32	85	115	144	144	210	165	41	16	4-14	36/50	11*11
32	40	100	135	168	168	233	190	43	16	4-18	50/70	11*11
40	50	110	145	173	173	247	200	43	16	4-18	50/70	11*11
50	63	125	160	204	204	290	225	47	18	4-18	50/70	11*11
65	75	'145	180	275	275	370	280	50	22	4-18	70	14*14	CHV-10	CHV-10
80	90	160	195	300	300	415	310	60	25	8-18	70	14*14
100	110	180	215	330 !	330	460	370	78	25	8-18	70	17*17
