一、電動套筒調節閥 產品概述

上海川滬閥門有限公司生產的ZD(R)SM電動套筒調節閥,電動套筒調節閥是由閥體、閥座、套筒、閥芯、導向套、閥蓋及密封填料與電動執行器經配合后組成。電動套筒調節閥通過接收工業自動化控制系統的信號（如：4~20mA或1~5V）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數，實現自動化調節功能。電動套筒調節閥流體通道成S型，壓降損失小，流量大，流量特性精度高，可調范圍廣。是一種高性能的電動調節閥,適用于各種不同壓力和溫度的流體和對泄漏要求不嚴格場合。電動套筒調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
特點：
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
適用場景:
電動套筒調節閥廣泛應用于電力、冶金、石油、化工、醫藥、鍋爐、輕工等行業的自動控制系統中。

二、電動套筒調節閥 產品圖片

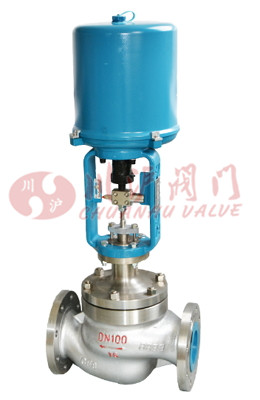

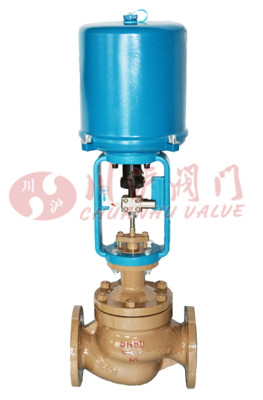

電動套筒調節閥(鑄鋼法蘭連接)	電動套筒調節閥(不銹鋼法蘭連接)

三、電動套筒調節閥 零部件參數

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨

四、電動套筒調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		0.6、1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
流量特性		直線性、等百分比
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥芯形式		平衡式閥芯(套筒導向)
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電動套筒調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.5； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量(硬密封)、零泄漏(軟密封)
可調范圍R			30：1

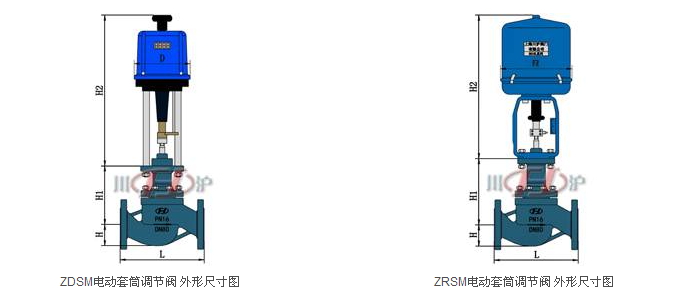

六、電動套筒調節閥 結構圖

七、電動套筒調節閥 連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-電動套筒調節閥.PDF

電動套筒調節閥鏈接：http://m.sh-everpower.com/products/diandongtiaojiefa/ddtttjf.html
