一、通風蝶閥 產品概述

上海川滬閥門有限公司生產的通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。手動通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。手動通風蝶閥其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

二、通風蝶閥 產品圖片

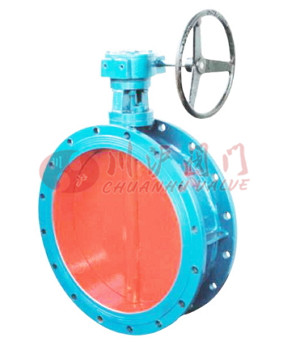

通風蝶閥(碳鋼法蘭連接)	通風蝶閥(不銹鋼法蘭連接)

三、通風蝶閥 主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
	密封試驗	≤1%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

四、通風蝶閥 零部件材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

五、通風蝶閥 適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或 WC9	C5或or C12	鉻Cr-18型e、304、316	12CrMoV
耐高溫度	425℃	345℃	595℃	650℃	600℃	560℃
耐低溫度e	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
適用工作溫度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

六、通風蝶閥 執行標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000;JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992;JB/T9092-1999

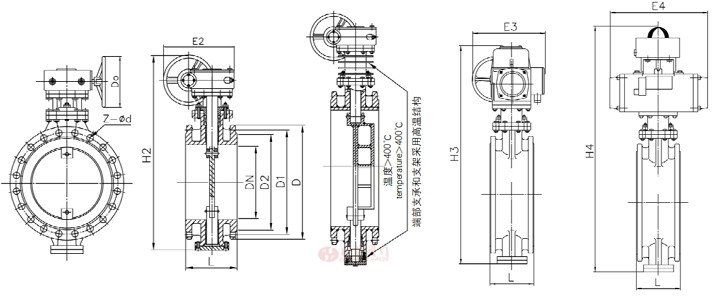

七、通風蝶閥 結構圖

八、通風蝶閥 連接尺寸

DN	L	D	D1	D2	Z-d	蝸輪 D341W型			電動D941W型		氣動 D641W型
						D0	E2	H2	E3	H3	E4	H4
50	108	140	110	88	4-14	150	193	435	125	490	180	443
65	112	160	130	108	4-14	150	193	440	125	515	180	467
80	114	190	150	124	4-18	150	193	475	125	525	245	510
100	127	210	170	144	4-18	150	193	495	125	560	245	540
125	140	240	200	174	8-18	150	193	535	245	760	245	587
150	140	265	225	199	8-18	150	193	645	245	765	350	685
200	140	320	280	254	8-18	220	330	710	245	900	350	775
250	140	375	335	309	12-18	220	330	785	313	990	350	855
300	170	440	395	363	12-22	280	350	950	313	1015	600	1000
350	170	490	445	413	12-22	280	350	1080	313	1110	600	1035
400	190	540	495	463	16-22	320	496	1170	313	1280	600	1105
450	190	595	550	518	16-22	320	496	1240	439	1330	750	1160
500	190	645	600	568	20-22	320	496	1375	439	1460	750	1270
600	210	755	705	667	20-26	320	496	1590	556	1950	750	1490
700	210	860	810	772	24-26	400	686	1630	556	2050	750	1720
800	210	975	920	678	24-30	400	686	2060	730	2280	750	1950
900	250	1075	1020	978	24-30	400	686	2180	730	2390	1060	2130
1000	250	1175	1120	1078	28-30	400	686	2380	730	2570	1060	2360
1200	250	1375	1320	1295	32-30	400	686	2650	730	2890	1360	2610
1400	300	1575	1520	1510	36-30	500	850	3160	890	3150	1380	2920
1600	300	1790	1730	1710	40-30	500	650	3320	890	3390	2840	3360
1800	300	1990	1930	1918	44-30	500	850	3410	890	3620	2640	3490
2000	300	2190	2130	2125	48-30	500	850	3620	890	3810	3300	3760
2200	350	2405	2340	2295	52-33	500	850	3850	890	4070
2400	350	2605	2540	2495	56-33	500	850	4070	890	4220
2600	350	2005	2740	2695	60-33	500	850	4300	890	4490
2800	400	3030	2960	2910	64-3$	500	916	4510	1090	5250
3000	400	3230	3160	3110	68-36	600	966	4730	1090	5460
3200	450	3430	3360	331O	72-36	600	966	4980	1090	5710
3400	450	3630	3560	3510	76-36	600	966	5270	1090	6150
3600	450	5840	3770	3720	80-36	600	966	5520	1090	6630
3800	450	4050	3970	3920	80-39	800	1130	6560	1180	7850
4000	500	4245	4170	4120	84-39	800	1130	7100	1180	8180
4500	500	4650	4750	4660	92-48	800	1130	7830	1450	8920
5000	500	5350	5250	5160	96-48	900	1180	8520	1450	9630
5500	500	5850	5750	5660	100-48	900	1180	9650	1450	10720
6000	600	6400	6250	6180	108-56	900	1180	10550	1820	11580

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
