H41F46襯氟止回閥
產品展示>> 耐腐蝕閥門>>H41F46襯氟止回閥
一、H41F46襯氟止回閥 產品概述
H41F46襯氟止回閥（又稱逆止閥）這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
H40F46立式H41F46襯氟止回閥是升降式立式止回閥，適應于立式管道的安裝，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP立式H41F46襯氟止回閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

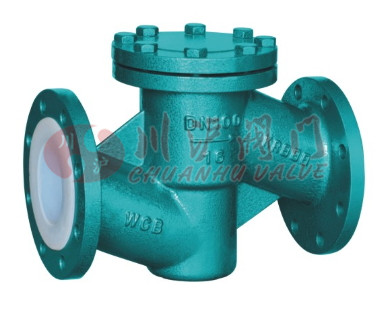

二、H41F46襯氟止回閥 產品圖片
 |
| H41F46襯氟止回閥 |
三、H41F46襯氟止回閥 零部件材料
| 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | |
| 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 球體 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 襯里層/閥座 | FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯） | |||||
| 填料壓蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 填料 | PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯 | |||||
| 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 手柄 | WCC | WCC | WCC | WCC | WCC | WCC |
四、H41F46襯氟止回閥 執行標準
| 設計標準 | GB12236 |
|---|---|
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | GB/T13927 |

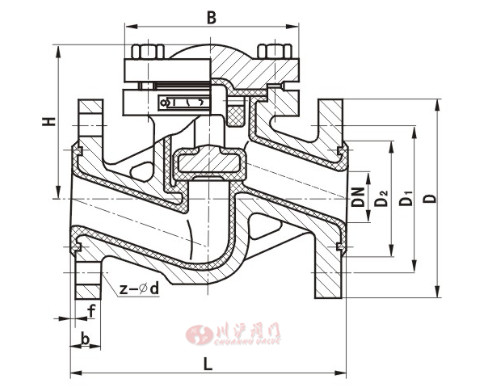

五、H41F46襯氟止回閥 結構圖
 |
六、H41F46襯氟止回閥 連接尺寸
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN（mm） | NPS（inch） | PN1.0MPa | PN1.6MPa | |||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 |
| 200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 |
| 400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 |
| 450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | ||||||
| 500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | ||||||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-H41F46襯氟止回閥.PDF
