三片式高平臺球閥

產品展示>> 球閥>>三片式高平臺球閥

一、三片式高平臺球閥產品概述

三片式高平臺球閥是在三片式法蘭球閥上的升級款，主要是為了方便和氣動執行器和電動執行器組裝使用，自帶平臺和支架設計，符合IS05211標準，減輕了和驅動執行器連接的成本和時間，閥體材質有WCB、304、316不銹鋼系列，適合在溫度250度一下介質中使用，相比螺紋連接的閥門，在對閥門維護、維修成本上提升了很多，方便拆卸和更換閥門。

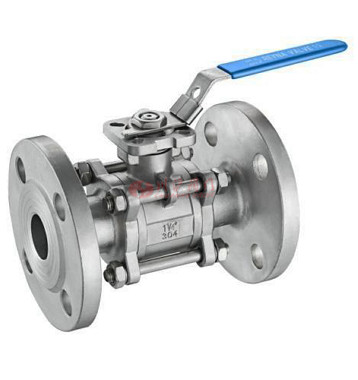

二、三片式高平臺球閥產品圖片


三片式高平臺球閥	三片式高平臺球閥

三、三片式高平臺球閥零部件參數

設計制造DESIGN:	GB/T-12237/ANSI B16.34
法蘭尺寸FLANGE DIMENSIONS	B/T-9113.1/ASME B16.5 CLASS150
檢查與測試TEST	GB/T-13927/API598

四、三片式高平臺球閥分解圖

五、三片式高平臺球閥零部件材質

NO.	零件名稱PART NAME	PN16/40		CLASS150/300		JIS-10K	DIN PN40
1	閥體BODY	CF8M	CF8	CF8M	WCB	SCS13	1.4408
2	閥蓋END CAP	CF8M	CF8	CF8M	WCB	SCS13	1.4408
3	球 BALL	SS316	SS304	SS316	SS304	SS304	SS316
4	閥座SEAL	RTFE	RTFE	RTFE	RTFE	RTFE	RTFE
5	雛 STUD	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
6	閥桿STEM	SS316	SS304	SS316	SS304	SS304	SS316
7	桿密封 THRUST WASHER	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
8	〇型圈 STEM O-RING	VITON	VITON	VITON	VITON	VITON	VITON
9	中頭墊 STEM PACKING	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
10	_壓套GLAND	SS304	SS304	SS304	SS304	SS304	SS304
11	碟簧 BELLEVILLE WASHER	SS304	SS304	SS304	SS304	SS304	SS304
12	下螺帽STEM NUT	SS304	SS304	SS304	SS304	SS304	SS304
13	睡蓋 STOP WASHER	SS304	SS304	SS304	SS304	SS304	SS304
14	墊片壓簧 FILLING DAMPING RING	SS304	SS304	SS304	SS304	SS304	SS304
15	鎖片 LOCKING PAD	SS304	SS304	SS304	SS304	SS304	SS304
16	膠套 HANDLE COVER	PLASTIC	PLASTIC	PLASTIC	PLASTIC	PLASTIC	PLASTIC
17	螺媢 HANDLE NUT	SS304	SS304	SS304	SS304	SS304	SS304
18	手柄 HANDLE	SS304	SS304	SS304	SS304	SS304	SS304
19	定位螺絲STOP BOIT	SS304	SS304	SS304	SS304	SS304	SS304
20	定位螺帽STOP NUT	SS304	SS304	SS304	SS304	SS304	SS304
21	彈墊STUD	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8
22	螺帽NUT	A194.Gr.8	A194.Gr.8	A194.Gr.8	A194.Gr.8	A194 Gr.8	A194.Gr.8

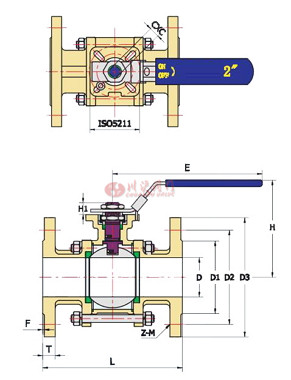

六、三片式高平臺球閥結構圖

七、三片式高平臺球閥連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2”	15	130	112	48	9	9	46	65	95	14	2	4-14	F03/F04
DN20	3/4"	20	140	112	62	9	9	56	75	105	14	2	4-14	F03/F04
DN25	1"	25	150	136	64	11	11	65	85	115	14	2	4-14	F04/F05
DN32	1-1/4"	32	165	185	71	11	11	78	100	135	16	2	4-18	F04/F05
DN40	1-1/2"	38	180	198	76	14	14	84	110	145	16	2	4-18	F05/F07
DN50	2"	50	200	198	84.5	14	14	100	125	160	16	2	4-18	F05/F07
DN65	2-1/2"	64	220	265	106.8	17	17	120	145	185	18	2	4-18	F07/F10
DN80	3"	78	250	265	116.0	17	17	135	160	195	20	2	8-18	F07/F10
DN100	4"	100	280	325	154.5	17	17	156	180	215	20	2	8-18	F07/F10

1/2"~4"Class150

SIZE		D	L	E	H	H1	C	D1	D2	D3	T	F	M-N	IS05211
DN15	1/2"	15	108	112	48	9	9	35.0	60.5	89.0	10.5	1.6	4-16	F03/F04
DN20	3/4"	20	117	112	62	9	9	43.0	70.0	98.6	10.5	1.6	4-16	F03/F04
DN25	1"	25	127	136	64	11	11	51.0	79.2	108.0	10.5	1.6	4-16	F04/F05
DN32	1-1/4"	32	140	185	71	11	11	63.5	88.9	117.5	11.2	1.6	4-16	F04/F05
DN40	1-1/2"	38	165	198	76	14	14	73.2	98.6	127.0	12.7	1.6	4-16	F05/F07
DN50	2"	50	178	198	84.5	14	14	92.0	120.7	152.5	14.3	1.6	4-19	F05/F07
DN65	2-1/2”	64	190	265	106.8	17	17	104.7	139.7	177.8	15.9	1.6	4-19	F07/F10
DN80	3"	78	203	265	116.0	17	17	127.0	152.4	190.5	17.5	1.6	4-19	F07/F10
DN1OO	4"	100	229	325	154.5	17	17	157.2	190.5	228.6	22.3	1.6	8-19	F07/F10
