一、氣動三偏心法蘭蝶閥 產品概述

上海川滬閥門有限公司生產的氣動三偏心法蘭蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

氣動三偏心法蘭蝶閥特點：
1、開啟力矩小，靈活方便，省力節能；
2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏；
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
適用場景:
氣動三偏心法蘭蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、氣動三偏心法蘭蝶閥 產品圖片

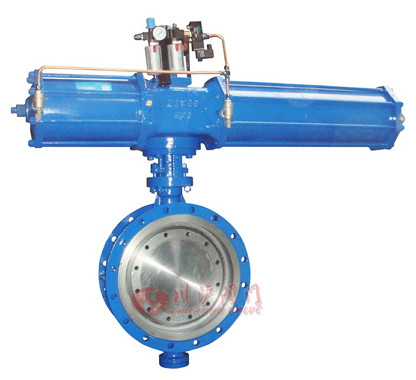

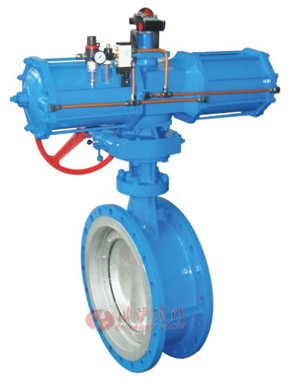

氣動三偏心法蘭蝶閥(AW型單作用氣缸)	氣動三偏心法蘭蝶閥(AW型雙作用氣缸)

三、氣動三偏心法蘭蝶閥 零部件材料

零件名稱Parts name	材料Material
閥體Body	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 Cast iron，stainless steel，Cr.Mo.Steel，alloy steel
蝶板Disc	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼Cast steel，Alloy steel，stainless steel，Cr.Mo.Steel
密封圈Seal ring	不銹鋼與耐高溫石棉板組合成多層次Stainless steel，multi-layer asbestos with tempertuer resistant
閥桿Stem	2Cr13、1Crl3不銹鋼、鉻鉬鋼Stainless steel，.Cr.Mo.Steel
軸承Bearing	奧氏體不銹鋼、304氮化ZG00Cr18Ni10，304 nitrification Austenite stainless steel，Cr-Mo steel
填料Packing	柔性石墨Flexible graphite

四、氣動三偏心法蘭蝶閥 技術參數

公稱通徑Nominal diameter	DN (mm)		50-2000			50-500
公稱壓力 Nominal pressure	PN (MPa)	0.6	1.0	1.6	2.5	4.0
	強度試驗 Intensity Test	0.9	1.5	2.4	3.75	6.0
試驗壓力Ps(MPa) Test pressure	密封試驗Seal Test	0.66	1.1	1.76	2.75	4.4
	氣密試驗Air Test	0.6	0.6	0.6	0.6	0.6
滲漏率Leakage	<0.1XDNmm/s（符合GB/T13927-92標準 standard）（Conforming to GB/T13927 Standard）
適用溫度 Appropriate temperatuer	碳鋼Carbon steel:-29℃-425℃不銹鋼Stainless steel:-40℃-600℃
適用介質 Appropriate medium	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 Air，water，steam，coal gas，oil，alkali，saline with low corrosive service，etc.
驅動形式Method	蝸桿蝸輪傳動、氣傳動、電傳動Worm gear，pneumatic，electric

五、氣動三偏心法蘭蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

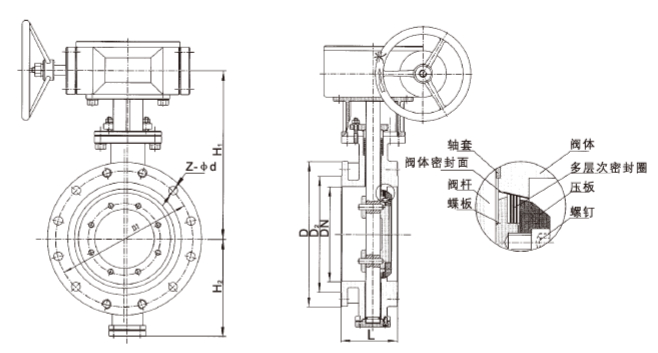

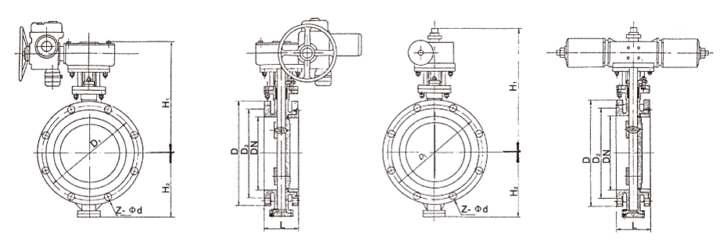

六、氣動三偏心法蘭蝶閥 結構圖

七、氣動三偏心法蘭蝶閥 連接尺寸

公稱通徑	外型尺寸			連接尺寸
				0.6MPa				1.0MPa				1.6MPa
DN	L	H1	H2	D	D1	D2	Z-d	D	D1	D2	Z-d	D	D1	D2	Z-d
100	127	285	105	210	170	144	4-18	220	180	156	8-18	220	180	156	8-018
125	140	300	125	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	320	140	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	370	180	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	420	200	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	500	250	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	530	270	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	570	300	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	600	320	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	680	360	645	600	568	20-22	670	620	582	20-026	715	650	609	20-33
600	267	750	420	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	810	480	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	905	540	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	960	590	1075	1020	978	24-30	1115	1050	1001	28-033	1125	1050	1001	28-39
1000	410	1010	640	1175	1120	1078	28-30	1230	1160	1112	28-036	1255	1170	1112	28-42
1200	470	1175	750	1405	1340	1295	32-33	1455	1380	1328	32-039	1485	1390	1328	32-48
1400	530	1310	860	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	1460	980	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-55
1800	670	1560	1090	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-55
2000	760	1670	1190	2265	2180	2125	48-f32	2325	2230	2150	48-48	2345	2230	2150	48-60

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
