一、氣動三偏心對夾蝶閥 產品概述

上海川滬閥門有限公司生產的氣動三偏心對夾蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

氣動三偏心對夾蝶閥特點：
1、開啟力矩小，靈活方便，省力節能；
2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏；
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
適用場景:
氣動三偏心對夾蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、氣動三偏心對夾蝶閥 產品圖片

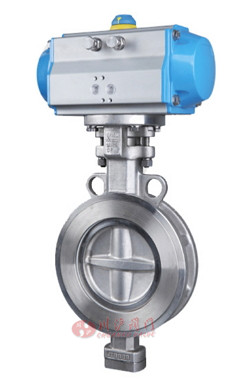

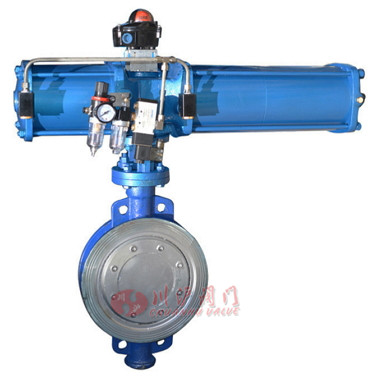

氣動三偏心對夾蝶閥(配AW型單作用氣缸)	氣動三偏心對夾蝶閥(配AT型雙作用氣缸)

三、氣動三偏心對夾蝶閥 零部件材料

零件名稱Parts name	材料Material
閥體Body	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 Cast iron，stainless steel，Cr.Mo.Steel，alloy steel
蝶板Disc	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼Cast steel，Alloy steel，stainless steel，Cr.Mo.Steel
密封圈Seal ring	不銹鋼與耐高溫石棉板組合成多層次Stainless steel，multi-layer asbestos with tempertuer resistant
閥桿Stem	2Cr13、1Crl3不銹鋼、鉻鉬鋼Stainless steel，.Cr.Mo.Steel
軸承Bearing	奧氏體不銹鋼、304氮化ZG00Cr18Ni10，304 nitrification Austenite stainless steel，Cr-Mo steel
填料Packing	柔性石墨Flexible graphite

四、氣動三偏心對夾蝶閥 技術參數

公稱通徑Nominal diameter	DN (mm)		50-2000			50-500
公稱壓力 Nominal pressure	PN (MPa)	0.6	1.0	1.6	2.5	4.0
	強度試驗 Intensity Test	0.9	1.5	2.4	3.75	6.0
試驗壓力Ps(MPa) Test pressure	密封試驗Seal Test	0.66	1.1	1.76	2.75	4.4
	氣密試驗Air Test	0.6	0.6	0.6	0.6	0.6
滲漏率Leakage	<0.1XDNmm/s（符合GB/T13927-92標準 standard）（Conforming to GB/T13927 Standard）
適用溫度 Appropriate temperatuer	碳鋼Carbon steel:-29℃-425℃不銹鋼Stainless steel:-40℃-600℃
適用介質 Appropriate medium	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 Air，water，steam，coal gas，oil，alkali，saline with low corrosive service，etc.
驅動形式Method	蝸桿蝸輪傳動、氣傳動、電傳動Worm gear，pneumatic，electric

五、氣動三偏心對夾蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動三偏心對夾蝶閥 結構圖

七、氣動三偏心對夾蝶閥 連接尺寸

公稱通徑		外形尺寸			連接尺寸
					0.6MPa		1.0MPa		1.6MPa		2.5MPa		4.0MPa		150Lb
DN	NPS	L	H1	H2	D1	4-M(d)	D1	4-M(d)	D1	4-M(d)	D1	4-M(d)	D1	4-M(d)	D1	4-M(d)
100	4	64	330	110	170	4-18	180	4-18	180	4-18	190	4-22	190	4-22	190.5	4-19
125	5	70	345	120	200	4-18	210	4-18	210	4-18	220	4-26	220	4-26	216	4-22
150	6	76	370	160	225	4-18	240	4-22	240	4-22	250	4-26	250	4-26	241.5	4-22
200	8	89	410	215	280	4-M16	295	4-M20	295	4-M20	310	4-M24	310	4-M27	298.5	4-M20
250	10	114	430	260	335	4-M16	350	4-M20	355	4-M24	370	4-M27	385	4-M30	362	4-M22
300	12	114	500	300	395	4-M20	400	4-M20	410	4-M24	430	4-M27	450	4-M30	432	4-M22
350	14	127	510	320	445	4-M20	460	4-M20	470	4-M24	490	4-M30	510	4-M33	476	4-M24
400	16	140	520	330	495	4-M20	515	4-M24	525	4-M27	550	4-M33	585	4-M36	540	4-M24
450	18	152	590	380	550	4-M20	565	4-M24	585	4-M27	600	4-M33	610	4-M36	578	4-M30
500	20	152	610	390	600	4-M20	620	4-M24	650	4-M30	660	4-M33	670	4-M39	635	4-M30
600	24	154	665	450	705	4-M24	725	4-M27	770	4-M33	770	4-M36	795	4-M45	749.5	4-M33
700	28	165	730	480	810	4-M24	840	4-M27	840	4-M33	875	4-M39			863.5	4-M33
800	32	190	910	580	920	4-M27	950	4-M30	950	4-M36	990	4-M45			978	4-M39
900	36	203	930	625	1020	4-M27	1050	4-M30	1050	4-M36	1090	4-M45			1086	4-M39
1000	40	216	1000	660	1120	4-M27	1160	4-M33	1170	4-M39	1210	4-M52			1200	4-M39
1200	48	254	1100	780	1340	4-M30	1380	4-M36	1390	4-M45	1420	4-M52			1422.5	4-M39
1400		279	1220	880	1560	4-M33	1590	4-M39	1590	4-M45	1640	4-M56
1600		318	1330	990	1760	4-M33	1820	4-M45	1820	4-M52	1860	4-M56
1800		356	1430	1090	1970	4-M36	2020	4-M45	2020	4-M52	2070	4-M64
2000		406	1540	1200	2180	4-M39	2230	4-M45	2230	4-M56	2300	4-M64

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動三偏心對夾蝶閥.PDF

氣動三偏心對夾蝶閥鏈接：http://m.sh-everpower.com/products/qidongdiefa/d673y.html
